Hej där! Som leverantör av backventiler av hisstyp får jag ofta frågan om dessa ventilers detaljer, speciellt funktionen hos fjädern i en fjäderbelastad backventil av lyfttyp. Så, låt oss dyka direkt in och bryta ner det.
Först och främst, låt oss förstå vad en backventil av lyfttyp är. En backventil av lyfttyp är en typ av ventil som tillåter vätska att flöda i endast en riktning. Det fungerar genom att använda en skiva som lyfter från sitt säte när vätskan strömmar i rätt riktning och sjunker tillbaka för att blockera flödet när vätskan försöker vända. Du kan lära dig mer om det på vårLyfttyp backventilsida.
Nu ska vi prata om våren. Fjädern i en fjäderbelastad backventil av lyfttyp spelar flera avgörande roller.
1. Snabbstängning
En av fjäderns huvudfunktioner är att säkerställa snabb stängning av ventilen. I en icke fjäderbelastad backventil av lyfttyp förlitar sig skivan enbart på det omvända flödet av vätskan för att trycka tillbaka den på sätet. Men detta kan vara lite långsamt, särskilt i system där flödeshastigheten ändras snabbt eller där det finns risk för vattenslag.
Vattenhammare är ett fenomen som uppstår när flödet av vätska i ett rör plötsligt stoppas eller vänds. Det skapar en stötvåg som kan orsaka skador på rör, kopplingar och ventiler. Fjädern i en fjäderbelastad ventil hjälper till att motverka detta. Det ger en extra kraft som trycker tillbaka skivan på sätet så fort framåtflödet börjar minska. Denna snabbförslutning hjälper till att förhindra vattenslag och skyddar hela rörsystemet.
2. Lågt - Flödesdrift
En annan viktig funktion hos fjädern är att göra det möjligt för ventilen att fungera effektivt vid låga flödeshastigheter. I en icke fjäderbelastad ventil kan det hända att skivan inte lyfts helt från sätet vid låga flödeshastigheter, vilket kan leda till ofullständig öppning och ökat tryckfall.
Fjädern i en fjäderbelastad ventil hjälper till att övervinna detta problem. Det ger en förspänning som håller skivan i ett lätt öppet läge när det inte finns något flöde. När vätskan börjar rinna, även vid låga hastigheter, kan skivan lätt lyftas av sätet eftersom fjädern redan har minskat kraften som krävs för att öppnas. Detta säkerställer att ventilen fungerar smidigt och effektivt, även vid låga flödesförhållanden.
3. Backflow Prevention
Det primära syftet med alla backventiler är att förhindra tillbakaflöde, och fjädern i en fjäderbelastad backventil av lyfttyp förbättrar denna funktion. Fjädern ger en extra nivå av säkerhet genom att se till att skivan sitter stadigt när det inte finns något framåtflöde.
I vissa applikationer, som i pumpsystem eller i system med fluktuerande tryck, kan det finnas små omvända tryck som inte är tillräckligt starka för att orsaka betydande återflöde men som ändå kan få skivan att lyfta något i en icke fjäderbelastad ventil. Fjädern i en fjäderbelastad ventil motverkar dessa små omvända tryck och håller skivan tät, vilket förhindrar oönskat återflöde.
Jämföra med andra typer av backventiler
Det är också intressant att jämföra den fjäderbelastade backventilen av lyfttyp med andra typer av backventiler, somSvängtyp backventiloch denFjärilsbackventil.

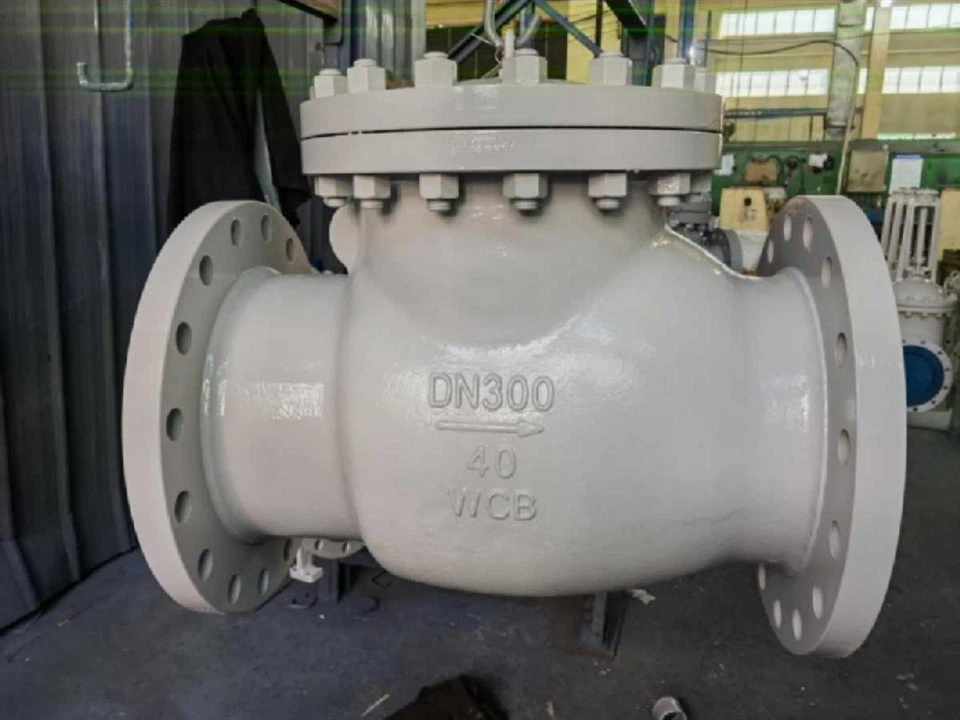

En backventil av svängtyp använder en gångjärnsförsedd skiva som svänger öppen och stängd. Det är relativt enkelt och billigt, men det kanske inte stänger lika snabbt som en fjäderbelastad backventil av lyfttyp, särskilt i högflödes- eller högtrycksapplikationer. Avsaknaden av en fjäder gör att den enbart förlitar sig på gravitation och omvänd flöde för att stänga, vilket kan vara en nackdel i vissa situationer.
Å andra sidan använder en fjärilsbackventil en skiva som roterar runt en central axel. Den är kompakt och har ett lågt tryckfall, men den ger kanske inte en lika tät tätning som en fjäderbelastad backventil av lyfttyp. Fjädern i en backventil av lyfttyp hjälper till att säkerställa en mer tillförlitlig och tät tätning, vilket är avgörande i applikationer där det är ytterst viktigt att förhindra tillbakaflöde.
Tillämpningar av backventiler av fjäderbelastad lyfttyp
Fjäderbelastade backventiler av lyfttyp används i ett brett spektrum av applikationer. De finns vanligtvis i vattenförsörjningssystem, där de hjälper till att förhindra tillbakaflöde och skyddar vattenkvaliteten. De används också i industriella processer, till exempel i kemiska anläggningar, oljeraffinaderier och kraftproduktionsanläggningar.
I vattenreningsverk används dessa ventiler för att förhindra återflöde av behandlat vatten till råvattenförsörjningen. I kemiska anläggningar används de för att förhindra blandning av olika kemikalier genom att säkerställa att flödet alltid är i rätt riktning. Och i kraftproduktionsanläggningar används de för att skydda pumpar och annan utrustning från skador orsakade av återflöde.
Underhåll och överväganden
När det gäller att underhålla en fjäderbelastad backventil av lyfttyp är fjädern en av nyckelkomponenterna att hålla ett öga på. Med tiden kan fjädern förlora sin elasticitet på grund av faktorer som korrosion, utmattning eller överdriven belastning. Detta kan påverka ventilens prestanda, vilket leder till problem som långsam stängning eller ofullständig öppning.
Regelbunden inspektion av fjädern är nödvändig. Leta efter tecken på korrosion, såsom rost eller missfärgning, och kontrollera om det finns synliga skador eller deformationer. Om fjädern visar tecken på slitage eller skada, bör den bytas ut omedelbart för att säkerställa att ventilen fungerar korrekt.
Det är också viktigt att välja rätt fjäder för den specifika applikationen. Fjäderns styvhet, eller fjäderhastighet, bör väljas noggrant baserat på faktorer som systemets flödeshastighet, tryck och temperatur. En fjäder som är för styv kan hindra ventilen från att öppna ordentligt, medan en fjäder som är för mjuk kanske inte ger tillräckligt med kraft för snabb stängning.
Slutsats
Sammanfattningsvis är fjädern i en fjäderbelastad backventil av lyfttyp en kritisk komponent som har flera viktiga funktioner. Den säkerställer snabb stängning, möjliggör lågflödesdrift och förbättrar förhindrandet av återflöde. Jämfört med andra typer av backventiler erbjuder den unika fördelar när det gäller tillförlitlighet och prestanda.
Om du letar efter en backventil av hög kvalitet, är vi här för att hjälpa dig. Våra ventiler är designade och tillverkade enligt högsta standard, med noggrant utvalda fjädrar för att säkerställa optimal prestanda. Oavsett om du behöver en ventil för ett litet vattenförsörjningssystem eller en stor industriell applikation, har vi den rätta lösningen för dig.
Om du har några frågor eller vill diskutera dina specifika krav, hör gärna av dig. Vi tar alltid gärna en pratstund och hjälper dig att hitta den perfekta ventilen för dina behov. Låt oss arbeta tillsammans för att säkerställa en smidig och effektiv drift av dina system!
Referenser
- "Valve Handbook" av Cameron Engineers
- Olika branschspecifika tekniska papper om backventilkonstruktion och drift.
